空调排水冷凝水管安装【图解】

时间: 2019-09-05 00:00 作者:鲁班到家 浏览次数 : 28707

  冷凝水管安装图解


  1、水管正确安装示意图


水管正确安装示意图


  2、弯头安装图例


弯头安装图例


  3、升泵的冷凝水管安装图例


升泵的冷凝水管安装图例


  4、升泵的冷凝水管安装图例


升泵的冷凝水管安装图例


  自然排水机组冷凝水管安装


  (1)水封设置:


  当机组的冷凝水盘位于机组的正压段时,冷凝水盘的出水口不应设置水封;位于负压段时,应设置水封,水封高度应大于冷凝水盘处于正压或负压值。


冷凝水管安装示意图


  (2)挂壁机和不带水泵的座吊机排水管安装:

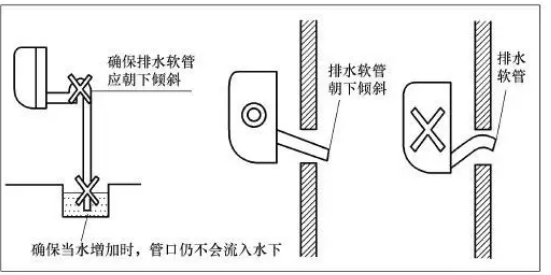

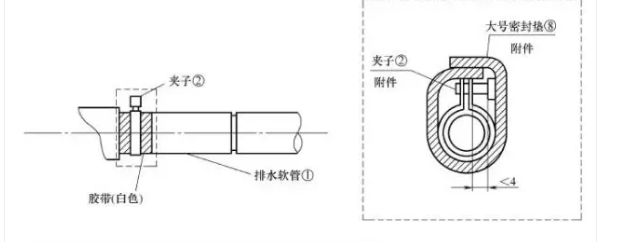

  安装挂壁机时,按墙孔方位安装室内机管道,用胶带将排水管与其合并缠紧,注意排水管放在下边,当排水软管需通过室内时,一定要缠绕隔热材料,防止冷凝结露。排水配管可延伸至地面或背面,把排水管道连接到排水口,并利用紧固扎带固定。


挂壁机和不带水泵的座吊机排水管安装

挂壁机和不带水泵的座吊机排水管安装

挂壁机和不带水泵的座吊机排水管安装

挂壁机和不带水泵的座吊机排水管安装

  排水管坡度的要求

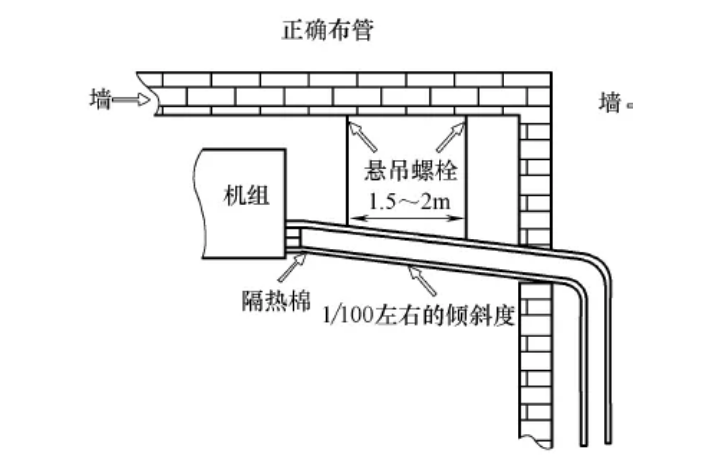

  (1)排水管的支管应沿水流方向设置坡度,坡度不应小于1%,悬吊螺栓满足横管在1~1.5m、竖管在1.5~2.0m,每支立管不得少于2个支、吊固定点的要求。

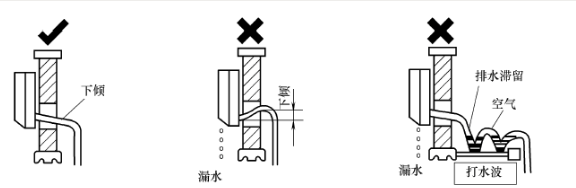

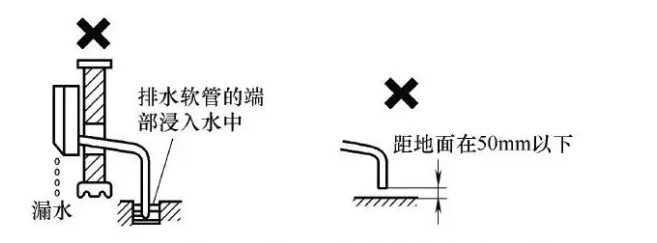

  (2)不能出现倒坡,弯头等不能出现积水部位,出水端不允许浸泡在液体中。


排水管坡度的要求

排水管坡度的要求


  水泵排水

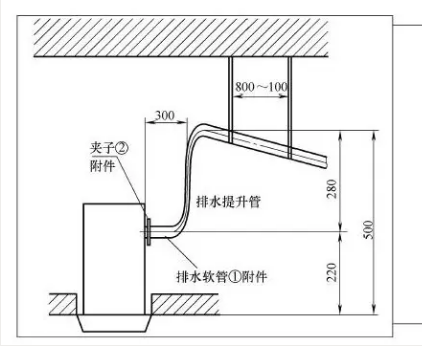

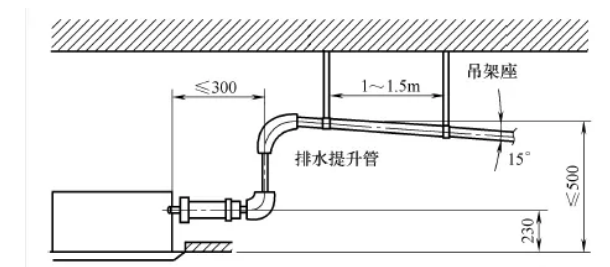

  (1)请确认排水提升管高度在500mm以内。


  (2)请保持排水提升管垂直,并确保其与空调机的距离在300mm以内。


  (3)对水盘备用水嘴部分应进行妥善隔热处理,以防止结露。排水管道高度应在图3-45所示的距离内。

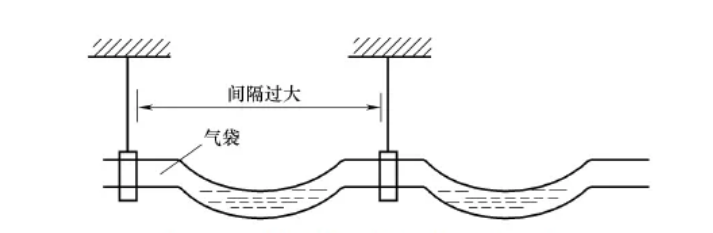

  (4)为了防止排水管向下弯垂,每1~1.5m要用吊架等器件辅助固定。


  (5)连接时,应采取有效措施,保证排水管各接口密封不漏。


  (6)为防止排水管外壁遇空气后结成露水滴落,排水管从机组引出后,应进行隔热处理。


水泵排水


  排水管的连接方式


  (1)排水管与排水管之间应用合适的胶水粘接,必须使用正确的接头等辅助部件,严禁直接对接水管端面而无其他辅助部件的对接方式。

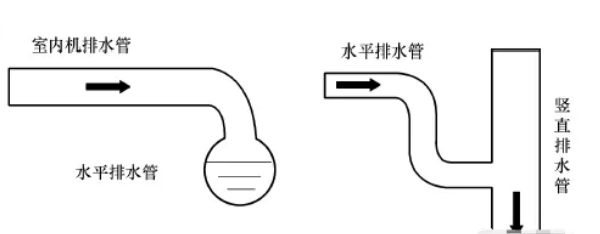

  (2)当排水支管和汇流管进行拼接时,水平管需以一定落差接入,请参考图3-46进行操作,且两边的分支管汇流同一点时,应错位接入主管,以防止出现倒流。


  (3)冷凝水管不能与建筑物中的污水、废水管连接,防止污水倒灌或臭气倒溢入室内。


排水管的连接方式


  排水实验


  (1)自然排水机组相关测试


  1)将排水口堵住,往排水管路系统中注满水,看排水管是否有水渗漏。


  2)往接水盘中注入3L左右的水量,在排水管出口处检测水流出量。每台室内机单独检查,检测排水量时需考虑少量附着在管壁上的水分。


  3)当要排空机器内的水时,请拆下排水底部的放水塞。


  4)试验后,把放水塞装回原先的位置,关掉电源。


  (2)水泵排水机组相关测试


  1)用给水泵通过进气口向室内机每次加注1L水。


  2)检查排水是否在排水口流出(备注:在试验时,注意排水电动机的旋转声)。


  3)当要排空机器内的水时,请拆下排水底部的放水塞。


  4)试验后,把放水塞装回原先的位置,关掉电源。


  排水管保温施工与支吊架安装


  必须在密封性及流畅性检查之后方可进行保温处理,保温处理的注意事项和具体方法可参考"防腐与保温施工技术标准"的相关规定和方法,避免产生凝露。


  重点注意事项如下:


  (1)排水管在室内的部分皆需进行隔热处理,防凝露,需选用10mm以上厚度的保护套。


  (2)凡不是整管保温的,一定要将切割开的部分重新粘接。


  (3)保温管相接处和被切开处应该使用胶粘接或卡扣固定连接,并且保证它在管路的顶端。


  (4)在排水试验后,才能进行配水管的保温施工。


  除了吊顶时机组需要竖直吊杆吊挂以外,所安装的冷媒管道、冷凝水管道、电线管都要进行吊挂固定,必须使用合格的支吊架,不得使用铁丝、电线、绳索捆绑吊挂。


排水管保温施工与支吊架安装
